Descripción

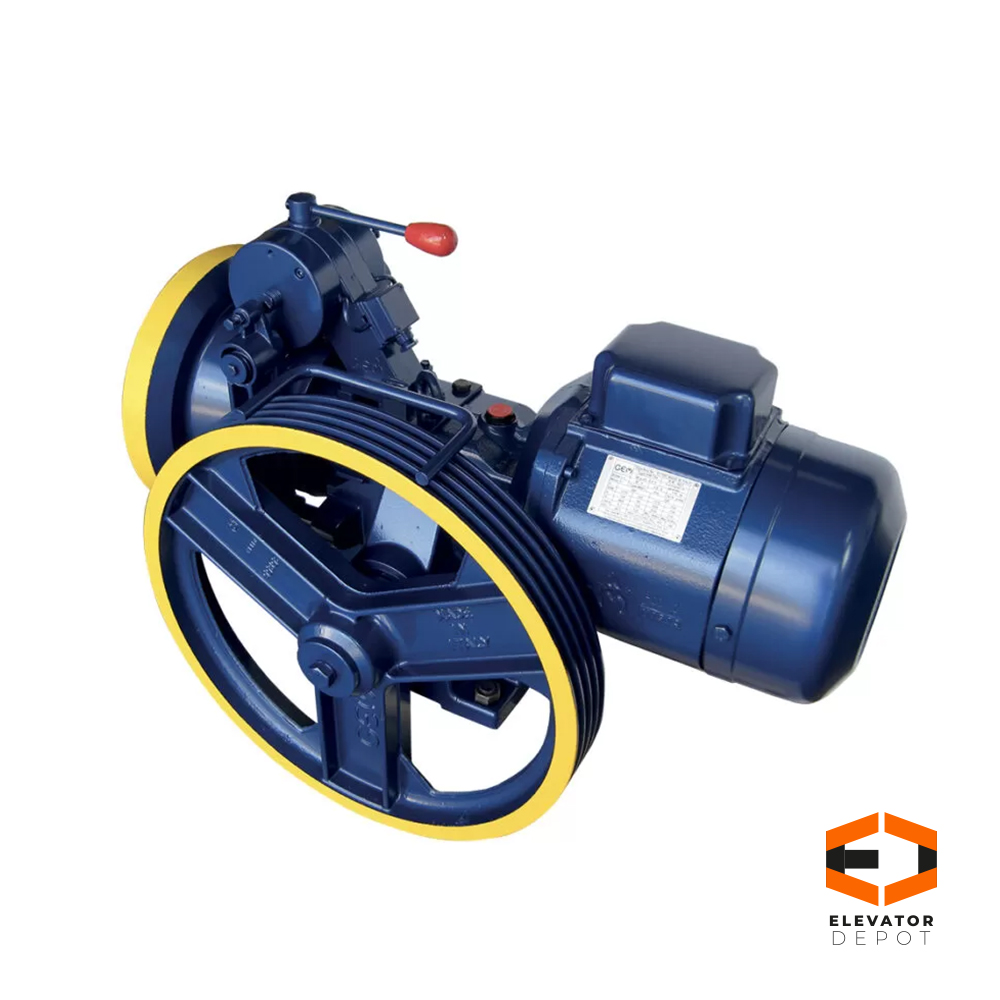

La Máquina Tractora Engranada para Elevador 480 kg Modelo ED-HW134 es un equipo desarrollado para aplicaciones en elevadores de pasajeros donde se requiere una solución compacta, eficiente y de gran confiabilidad. Su construcción incorpora un reductor de alta precisión y un sistema de tracción diseñado para proporcionar un movimiento suave, estable y seguro durante la operación del elevador.

Esta configuración está diseñada para trabajar con una capacidad de 480 kg, utilizando un motor de 5.5 kW (8 HP) controlado mediante tecnología VVVF de 4 polos y 240 Hz, lo que permite un excelente control de aceleración, desaceleración y nivelación, reduciendo el desgaste mecánico y mejorando el confort de los pasajeros.

La máquina cuenta con una relación de reducción 1:11, una polea de tracción de 550 × 10 mm y una orientación de mano derecha, características que proporcionan una transmisión eficiente de la potencia y un funcionamiento estable bajo condiciones normales de operación.

Su sistema incorpora freno electromagnético de 90 VCC, diseñado para ofrecer un frenado seguro y preciso en cada maniobra del elevador. Además, integra un encoder TSW80D de 1024 PPR, alimentado a 5–28 VCC, que proporciona una retroalimentación precisa de la velocidad y posición del motor para un control óptimo del sistema.

Con una carga estática máxima de 2,300 kg, esta máquina ofrece una estructura robusta para aplicaciones residenciales y comerciales de baja y media capacidad. Su diseño facilita la instalación y el mantenimiento, convirtiéndola en una excelente alternativa para proyectos nuevos o de modernización donde se busca confiabilidad, larga vida útil y un desempeño constante.

Características

• Máquina tractora engranada para elevadores de pasajeros.
• Capacidad nominal de 480 kg.
• Relación de reducción 1:11.
• Motor de 5.5 kW (8 HP).
• Control mediante variador VVVF.
• Motor de 4 polos, 240 Hz.
• Alimentación de 220 VCA, 50 Hz, 3 fases.
• Freno electromagnético de 90 VCC.
• Polea de tracción 550 × 10 mm.
• Orientación mano derecha.
• Encoder TSW80D de 1024 PPR.
• Diseño robusto para trabajo continuo.
• Ideal para instalaciones nuevas y modernización de elevadores.

Especificaciones técnicas

Modelo: ED-HW134

Tipo de máquina: Tractora engranada

Capacidad nominal: 480 kg

Relación de reducción: 1:11

Carga estática máxima: 2,300 kg

Control del motor: VVVF, 4 polos, 240 Hz

Potencia del motor: 5.5 kW (8 HP)

Alimentación: 220 VCA, 50 Hz, 3 fases

Freno electromagnético: 90 VCC

Polea de tracción: 550 × 10 mm

Orientación: Mano derecha

Encoder:

• Modelo: TSW80D
• Resolución: 1024 PPR
• Alimentación: 5–28 VCC

Peso aproximado: 480 kg

Nota: Las especificaciones corresponden a la configuración mostrada en el catálogo del proveedor y pueden variar según la versión del equipo.

Aplicaciones

• Elevadores residenciales.
• Edificios de departamentos.
• Oficinas.
• Hoteles.
• Hospitales.
• Edificios comerciales.
• Proyectos de modernización.
• Elevadores de pasajeros con capacidad de hasta 480 kg.
